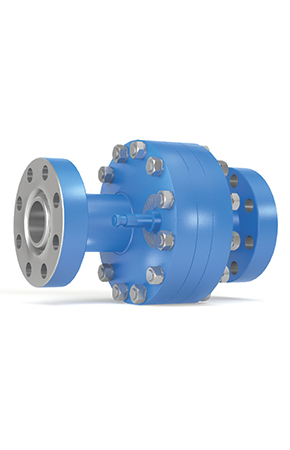

Задвижки типа ЗД 65х21 и ЗДШ 65х21

Заказать

Задать вопрос

Ежегодно разные виды продукции награждаются знаками качества конкурсов «Лучшие товары и услуги Республики Татарстан» и «100 лучших товаров России».

Хит

УК ООО «ТМС групп» производит и поставляет задвижки типа ЗД 65(80,100)×21(35) И ЗДШ 65(80)×21(35).

Подробности

Назначение

Задвижка стальная с дисковым шибером ЗД 65х21 (полнопроходная) предназначена для работы в качестве запирающего устройства на устьевом оборудовании и трубопроводах, транспортирующих жидкие и газообразные среды, нефть, техническую воду.

Задвижка стальная с дисковым шибером штуцерная ЗДШ 65х21 (с быстросменным штуцером) предназначена для работы в качестве запирающего устройства и ступенчатого регулирования расхода жидкости на устьевом оборудовании и трубопроводах, транспортирующих жидкие и газообразные среды, нефть, техническую воду с объемным содержанием СО2 и H2S до 6% и температурой рабочей среды не более 120°С.

Замена штуцеров задвижки ЗДШ 65х21 производится одним оператором при закрытом положении шибера без сброса давления из трубопроводов в течении не более 5 мин. Для замены штуцера необходимо вывернуть пробки на полкорпусах задвижки, демонтировать штуцер и установить новый штуцер, завернуть пробки.

Характеристики

Технические характеристик

1	Рабочее давление	МПа	21
2	Диаметр условного прохода	мм	65
3	Условный проход присоединительных трубопроводов	мм	65
4	Диаметр условного прохода быстросменных металлокерамических дросселирующих штуцеров (для задвижки ЗДШ)	мм	2, 3, 4. 5, 6, 7, 8, 10, 10, 12
5	Рабочая среда		вода техническая, нефть, газ
6	Температура рабочей среды	°С	не более 120
7	Класс герметичности затвора по ГОСТ Р 54808		А
8	Направление подачи среды		любое
9	Тип фланцевых соединений задвижек		по РД 26-16-40-89, ГОСТ 28919-91
10	Стойкость к воздействию скважиной среды по ГОСТ 13846-89		К1
11	Температура рабочей среды, не более	°С	120
12	Предельные значения рабочих температур окружающего воздуха	°С	от -60 до +40
13	Габаритные размеры: - длина - ширина - высота (без ручки) - диаметр фланца	мм	351 250 270 195
14	Показатели надежности, не менее: - полный срок службы - полный средний ресурс - наработка на отказ - средний срок службы до кап. ремонта	лет цикл. цикл лет	15 1800 600 5
15	Масса	кг	53

Структура условного обозначения изделий при заказе: Х1 Х2 Х3 Х4 Х5 - Х6/Х7 х Х8 Х9 Х10 Х11 Х12 - Х13

Х1	2 – Арматура для одновременно – раздельной эксплуатации (2 колонны НКТ); 3 – Арматура для одновременно – раздельной эксплуатации (3 колонны НКТ); - для остальных индекс не ставится.
Х2	АФ – Арматура фонтанная; АН – Арматура нагнетательная; АШ – Арматура штангонасосоная; АВС – Арматура водозаборной скважины.
Х3	К – подвеска скважинного трубопровода в переводнике трубной головки; - для остальных индекс не ставится.
Х4	- обозначение типовой схемы по ГОСТ 13864; - индекс не ставится если схема не соответствует ГОСТ 13864.
Х5	Ш – (для АНК, АФК) – на боковом отводе арматуры установлена штуцерная задвижка (штуцерное устройство); Э – (для АШК) – наличие кабельного ввода; - для остальных индекс не ставится.
Х6/X7	- Условный проход ствола / бокового отвода елки, мм.
Х8	- Условное давление, МПа. (В случае если давление опрессовки по секциям арматуры различное, то условное давление может быть записано в виде дроби).
Х9	- Стойкость к воздействию скважиной среды по ГОСТ 13864: К1 – для нефти с объемным содержанием СО2 до 6%; К2 – для нефти с объемным содержанием СО2 и Н2S до 6%; К3 – для нефти с объемным содержанием СО2 и Н2S до 25%;/td>
Х10	ГМ (для АШК), М, М1 (для АНК, АНКШ) – малогабаритная; М2 – муфтовое крепление арматуры (3х-фланцевая крестовина с резьбой); М3 – муфтовое крепление арматуры (4х-фланцевая крестовина с колонным фланцем); М4 – фланцевое крепление арматуры (4х-фланцевая крестовина для монтажа на колонную головку);
Х11	- Вариант исполнения; - для базового варианта индекс не ставится
Х12	КУ – комплект устьевой (наличие манифольда или обвязки); - при отсутствии индекс не ставится.
Х13	Р – наличие измерителя расхода; Д – наличие дозирующего устройства для подачи хим. реагента в затрубное пространство скважины (для арматур типа АШК).
