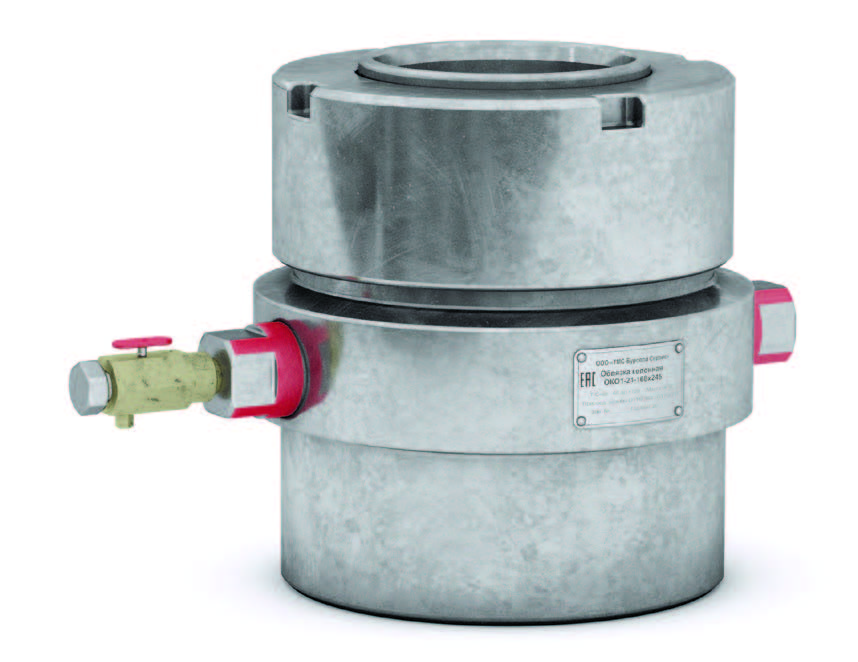

Обвязка колонная типа ОКО1-21-146 (168)х245

УК ООО «ТМС групп» производит и поставляет обвязку колонную типа ОКО1-21-146 (168/178)×245 И ОКО1-21-102 (114, 146, 168, 178)×168(178, 219, 245).

Подробности

Назначение

Колонная обвязка типа ОКО 21-146(168)х245 предназначена для подвешивания эксплуатационной колонны, обвязывания верхних концов обсадных труб, герметизации межколонного пространства и контроля давления в нем.

Возможности

Установка колонной обвязки на скважину позволяет:

бурить под эксплуатационную колонну через корпус обвязки установленный на кондуктор
устанавливать на корпус обвязки противовыбросовое оборудование через переходной фланец
разгружать эксплуатационную колонну непосредственно в корпус обвязки
обеспечивать циркуляцию раствора при цементировании через каналы в подвесной муфте
контролировать давление в межколонном пространстве
устанавливать фонтанную арматуру на муфту обвязки

В качестве запорного устройства на боковых отводах могут быть использованы шаровой кран, задвижка шиберная муфтовая, вентиль манометрический, или они могут быть закрыты заглушкой с резьбой НКТ 60.

Преимущества

Широкий ряд типоразмеров для вариантов обсадных колонн
Малые габариты и низкая стоимость
Снижает затраты при бурении за счет простоты монтажа обвязки и противовыбросового оборудования

Типоразмеры колонных обвязок

ОКО1-21-146(168)х245
ОКО1-21-114х178
ОКО1-21-114х168
ОКО1-21-146/114х178
ОКО1-21-146х219
ОКО1-21-178х245
ОКО1-21-102х168

Характеристики

Рабочее давление, МПа	21
Присоединительная резьба к эксплуатационной колонне по ГОСТ 632-80, мм	муфтовая ОТТМ 146 / 168
Присоединительная резьба к кондуктору по ГОСТ 632-80	муфтовая ОТТМ 245
Минимальный внутренний диаметр корпуса, мм	223
Присоединительная резьба боковых отводов по ГОСТ 633-80	муфтовая НКТ 60
Температура рабочей среды, не более, °С	120
Стойкость к воздействию скважиной среды по ГОСТ 13846-89	К1
Рабочая среда	нефть, природный газ, вода технологическая, буровой раствор
Предельные значения рабочих температур окружающего воздуха, °С	от -60 до +40
Габаритные размеры: - длина - ширина - высота	514 325 342
Масса, кг	104 / 96
