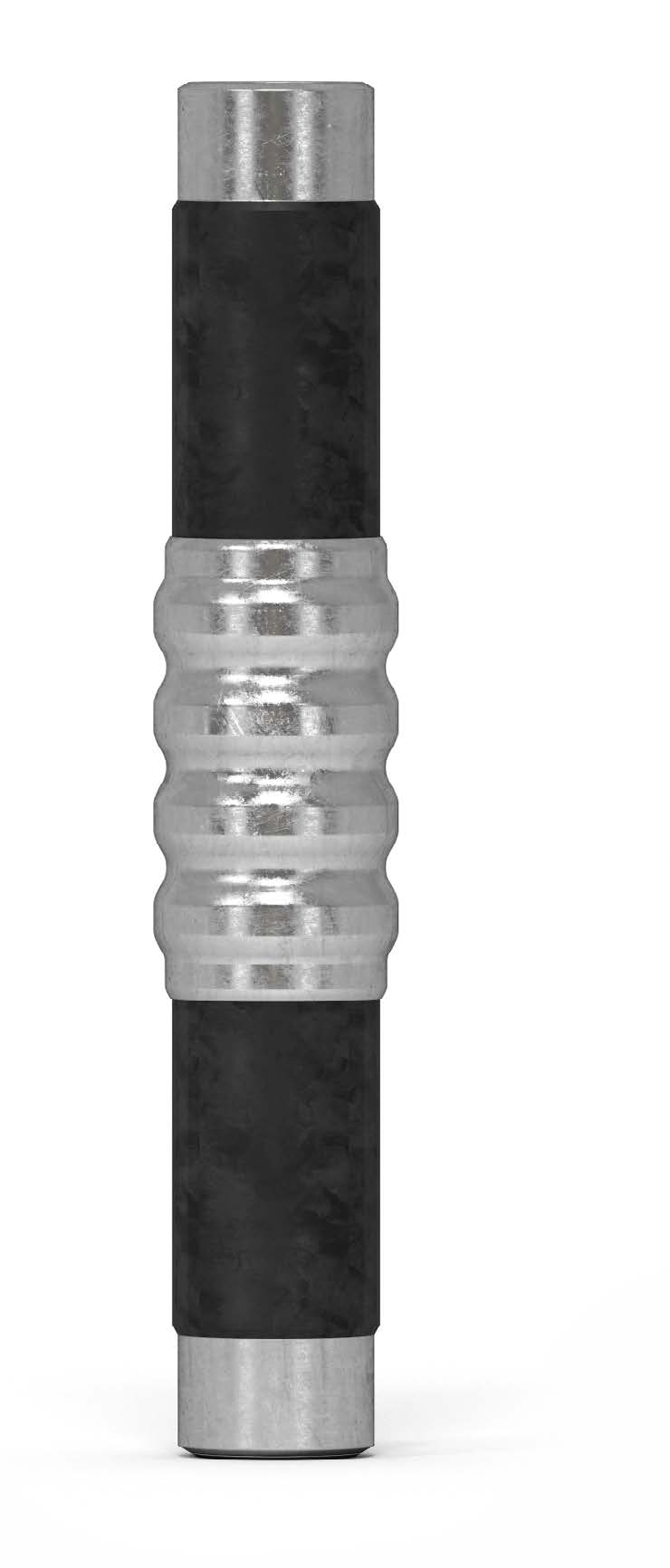

Механическое электроизолирующее соединение (МЭСТ)

Механическое электроизолирующее соединение трубопроводов (МЭСТ™) предназначено для электрического разъединения трубопроводов от других подземных сооружений.

Подробности

Электрическое разъединение осуществляется в целях устранения или ограничения блуждающих токов в трубопроводе, наводимых заземлителями постоянного или переменного токов в линии электропередач высокого напряжения, а также для устранения рассеивания защитных токов электрохимической (главным образом протекторной) защиты.

Варианты изготовления

МЭСТ для трубопроводов МПТ (МПТК)
МЭСТ для трубопроводов других конструкций (трубы с наружным полимерным покрытием, с внутренним полимерным покрытием, трубы стальные)

Внедрение соединений гарантирует

Отсутствие воздействия наводимых в общем трубопроводе токов на работу точных и дорогостоящих замерных устройств
Устранение разрядов при эксплуатации трубопроводов во взрывоопасных помещениях
Устранение рассеивания защитных токов электрохимической защиты оборудования

Преимущества

Монтаж прост и не требует специальных устройств
Эксплуатационная надежность вследствие простоты конструкции
Быстрая окупаемость за счет снижения затрат на ремонт или замену дорогостоящего измерительного оборудования
Не требует обслуживания
Могут устанавливаться в любом месте трубопровода
Срок службы не менее 15 лет

Варианты подготовки концов

Под сварное соединение
Под сварное соединение с установленными из коррозионностойкой стали наконечниками

Характеристики

Параметры, определяющие механическую прочность МЭСТ в осевом направлении	Типоразмер трубопровода (диаметр х толщина стеки), мм
	89х7	114х9	159х9	219х8	273х9
Максимальное рабочее давление трубопровода Р, МПа	21	21	21	4	4
Осевая эксплуатационная нагрузка осF, кН	120,5	197,5	426,0	161,7	255,2
Разрушающая осевая нагрузка рР (расчётная) для МЭСТ с раздачей при a= 10 о, кН	94,5	162,8	156,3	218,8	289,0
