Область применения
Фильтр щелевой SLIDE™ применяется для фильтрации добываемого продукта от посторонних включений и попадания механических примесей.
Преимущества
- Устойчивая пропускная способность в период полного цикла эксплуатации с возможностью самоочищения
- Стабильная работа глубинно-насосного оборудования благодаря увеличенной поверхности фильтрации
- Низкая засоряемость фильтроэлемента благодаря неустойчивому положению механических частиц на фильтрующей поверхности и чистоты поверхности клинообразного профиля
- Высокая прочность конструкции в осевом и радиальном направлении за счет увеличенного числа опорных элементов
- Высокая коррозионностойкость и устойчивость к агрессивному воздействию кислотно-щелочных средств
Принцип действия

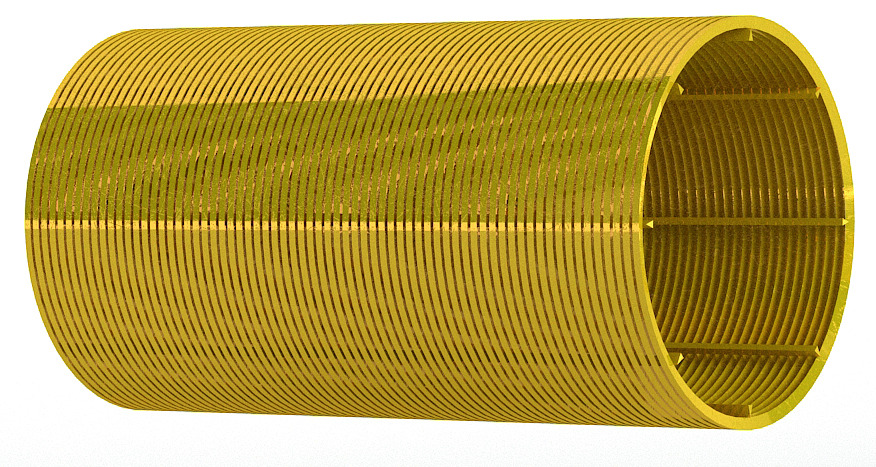

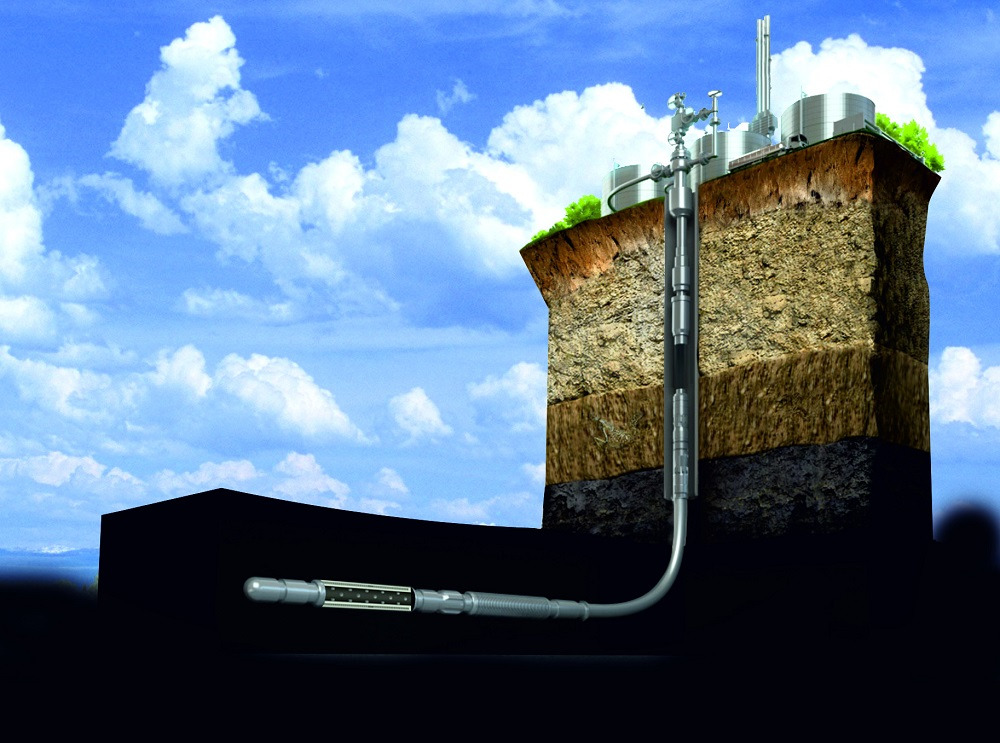

Жидкость, поступающая на прием насоса из скважины, очищается от механических частиц, проходя через фильтрующий элемент, изготовленный из клинового профиля нержавеющей стали марок AISI 304, AISI 316, который по спирали, с определенным шагом, намотан на опорные элементы для обеспечения жесткого экрана с продольными щелями строго определенного зазора. Острые кромки создают арку (песчаный мостик) над отдельными участками щели, и над этими участками сохраняется проницаемость.

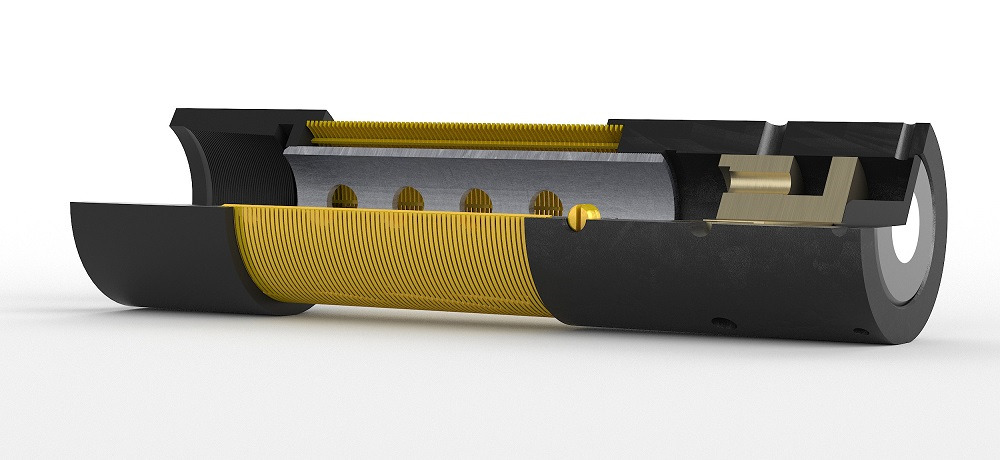

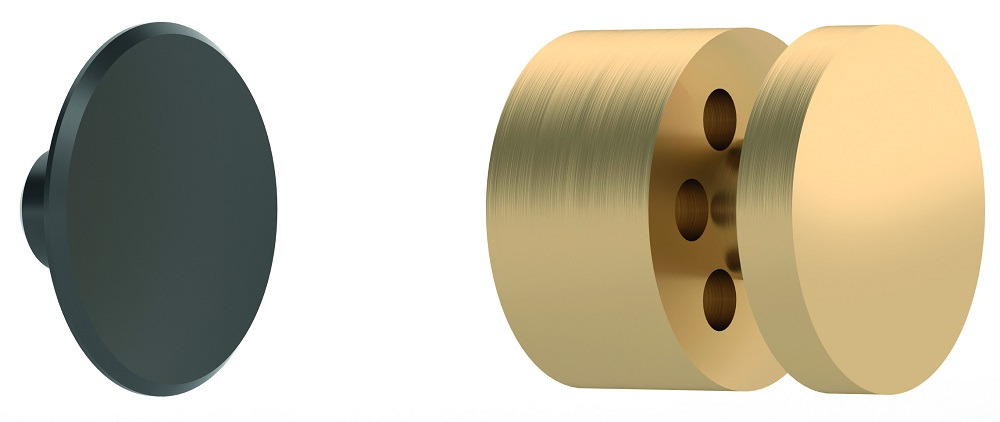

В нижней части фильтра, в расточке корпуса фильтра, установлен золотник, который вступает в работу в случае полного засорения фильтрующего элемента. За счет перепада давления внутри корпуса фильтра и в заглушке под золотником, золотник продвигается вверх до совмещения отверстия с проточкой в золотнике. Возвратно-поступательное движение золотника, вызванное движением добываемой жидкости, обеспечивает самоочищение фильтра от примесей.
