Фильтр скважинный ФСЩ

Назначение

Фильтр вставной насоса штангового ФВНШ предназначен для повышения надежности работы штанговых скважинных насосов за счет фильтрации добываемой жидкости нефтяных скважин от механических примесей.

Состав

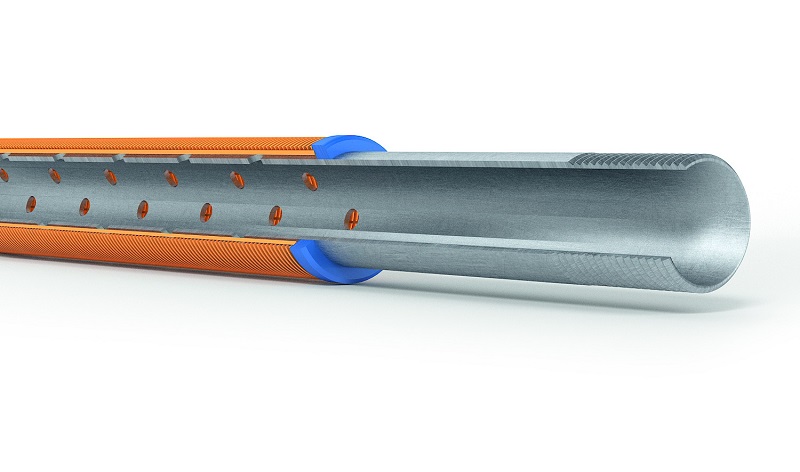

Фильтр представляет собой сборную конструкцию, состоящую из основания фильтра, со свободно перемещающимся в нем золотником, в котором фиксируется один спирально-щелевой фильтроэлемент и перфорированная труба, при помощи муфты и стопорного винта.

При необходимости конструкция фильтра позволяет собирать несколько фильтров в один. Для этого необходимо вывернуть стопорные винты, фиксирующие переходник и основание. Далее свободный конец трубы одного фильтра соединить с муфтой другого фильтра. Таким образом можно объединить до 10 фильтров.

Принцип действия

Жидкость, поступающая на прием насоса из скважины, очищается от механических частиц фильтрующим элементом, изготовленным из треугольного профиля нержавеющей стали марки AISI 316, который по спирали, с определенным шагом, намотан на стрингеры и обеспечивает жесткий экран с продольными щелями строго определенного зазора. В нижней части фильтра, в расточке корпуса фильтра установлен золотник, который вступает в работу в случае сильного засорения фильтрующего элемента. За счет перепада давления внутри корпуса фильтра и в заглушке под золотником, золотник продвигается вверх до совмещения отверстия с проточкой в золотнике.

Возвратно-поступательное движение золотника, вызванное движением добываемой жидкости, обеспечивает самоочищение фильтра.
